智能网卡中包括FPGA型和ARM核心型，FPGA型难以处理控制平面任务；ARM型则会因处理其它任务而负载过重，DPU包含数据平面和控制平面的双平面卸载及加速，可以解决以上问题。另外DPU与智能网卡的最大区别是可作为数据中心的最小节点存在，拥有计算功能、网卡功能、加速计算引擎、安全引擎等并可拓展，未来将成为数据中心的标配与三大核心之一（CPU、GPU、DPU）。
5.5 DPU产业分析
5.5.1 DPU产业宏观分析

1、DPU产业分析

        DPU的典型应用场景包括：数据中心和云计算，网络安全，高性能计算及AI，通信及边缘计算，数据存储，流媒体等。

1）在数据中心和云计算应用中，DPU可广泛应用在物理机、虚拟化、容器化、私有云、公共云、混合云等各个方面。

        如OVS等Hypervisor、各种容器框架可以运行在DPU上，实现控制平面和业务的分离，保障业务安全性；如DPU为SDN和虚拟化应用提供硬件加速，大规模数据中心中，将本在CPU上运行的通信和虚拟化操作卸载到DPU上，为用户提供应用加速即服务的附加价值。

2）在网络安全中，DPU可应用在分布式安全、下一代防火墙技术（NGFW，Next generation firewall）、微分段技术（Micro-segmentation）等方面。

        如DPU可以将一些安全相关的业务操作从CPU卸载到网卡，如数据的加密/解密(如IPSec、TLS等)操作、深度包检测（DPI）等，大幅提升应用的性能，降低CPU负载，并且支持灵活的网络可编程性。

3）在高性能计算及AI中，DPU可应用在云原生超级计算，深度学习推荐系统加速等方面。

        如DPU和配合NIVDIA Merlin处理深度学习推荐系统加速任务，极大的提升产品数据处理与运行效率，帮助用户实现更为快速的产品开发和迭代。

4）在通信及边缘计算中，DPU可应用在电信云、边缘计算等方面。

5）在数据存储中，DPU可应用在超融合架构（HCI，Hyper Converged Infrastructure）、弹性块存储、实例存储等方面。

6）在流媒体中，DPU可应用在视觉高品质，8K视频，内容分发网络（CDN，Content Delivery Network）等方面。

2、DPU竞争格局

        目前DPU市场仍处于蓝海，呈现百家争鸣的竞争格局。Intel、NVIDIA等企业纷纷布局DPU产业，同时包括AWS、阿里巴巴、华为在内的各大云服务商，都已经在布局自己的云端处理器，行业竞争格局分析如下：

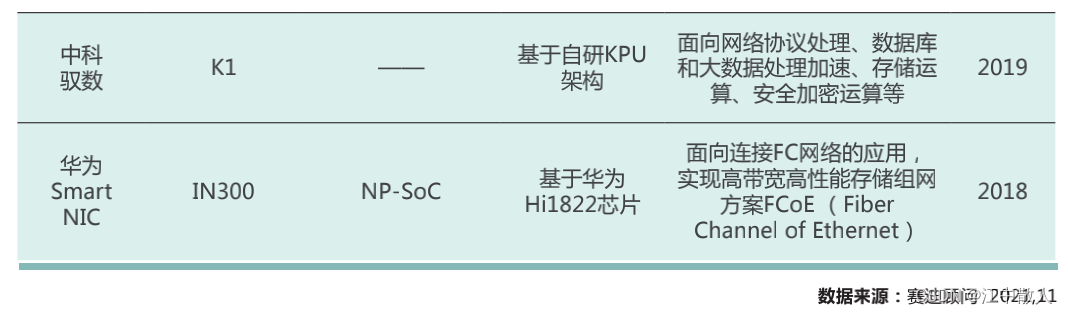

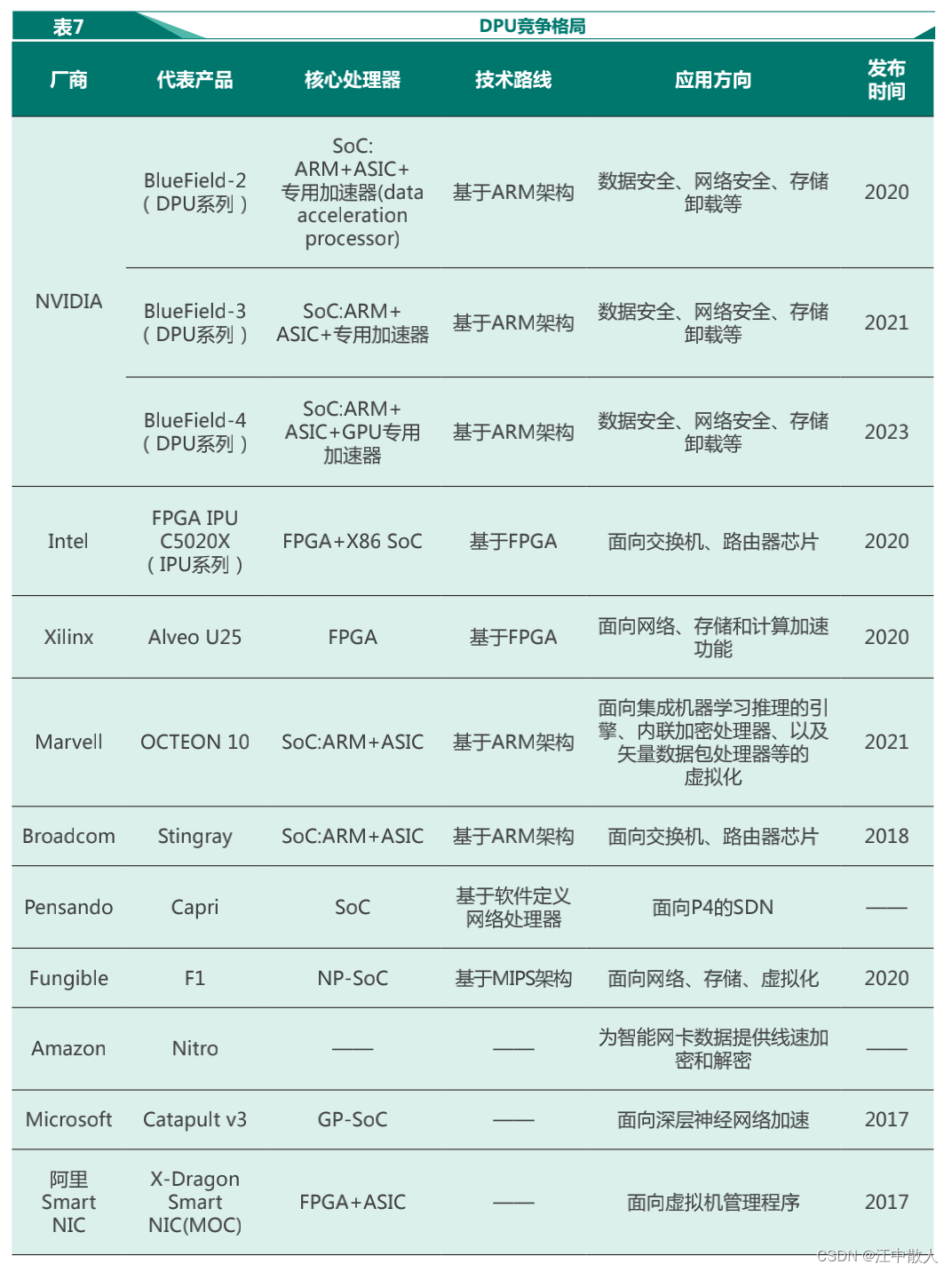

 DPU方案类型大致可以概括为三种：一是以通用众核处理器为基础DPU，例如Broadcom的Stingray架构，以多核ARM为核心，以众取胜，可编程灵活性较好，但是应用针对性不够，对于特殊算法和应用的支持，与通用CPU相比并无太显著优势；二是以专用核为基础的异构核阵列，这种架构的特点是针对性较强、性能较好，但是牺牲了部分灵活性，如IPU；第三种路线是结合了前面二者优势，即将通用处理器的可编程灵活性与专用的加速引擎相结合，正在成为最新的产品趋势，以NVIDIA的BlueField-3系列DPU来看，就包括16个ARM核及多个专用加速引擎，Fungible的DPU则包含6大类的专用核，和52个MIPS小型通用核。

        随着DPU将数据中心的基础设施操作从CPU上卸载过来，数据中心将形成DPU、GPU、CPU三位一体的状态；NVIDIA通过收购Mellanox积极布局DPU，抢占市场，凭借在GPU的绝对优势以及未来DPU的发力，NVIDIA有望在服务器处理器三大芯片中占据其二。

对各厂商及现有产品分别综述如下：

1）NVIDIA DPU

        在技术路线上，英伟达DPU基于所收购的Mellanox网络方案及ARM架构实现，侧重于数据安全、网络、存储卸载。

        本报告已经以英伟达DPU为例详写了产品结构及技术特点等，此部分不再赘述。

2）Intel IPU：技术快速落地，生态迅速成长

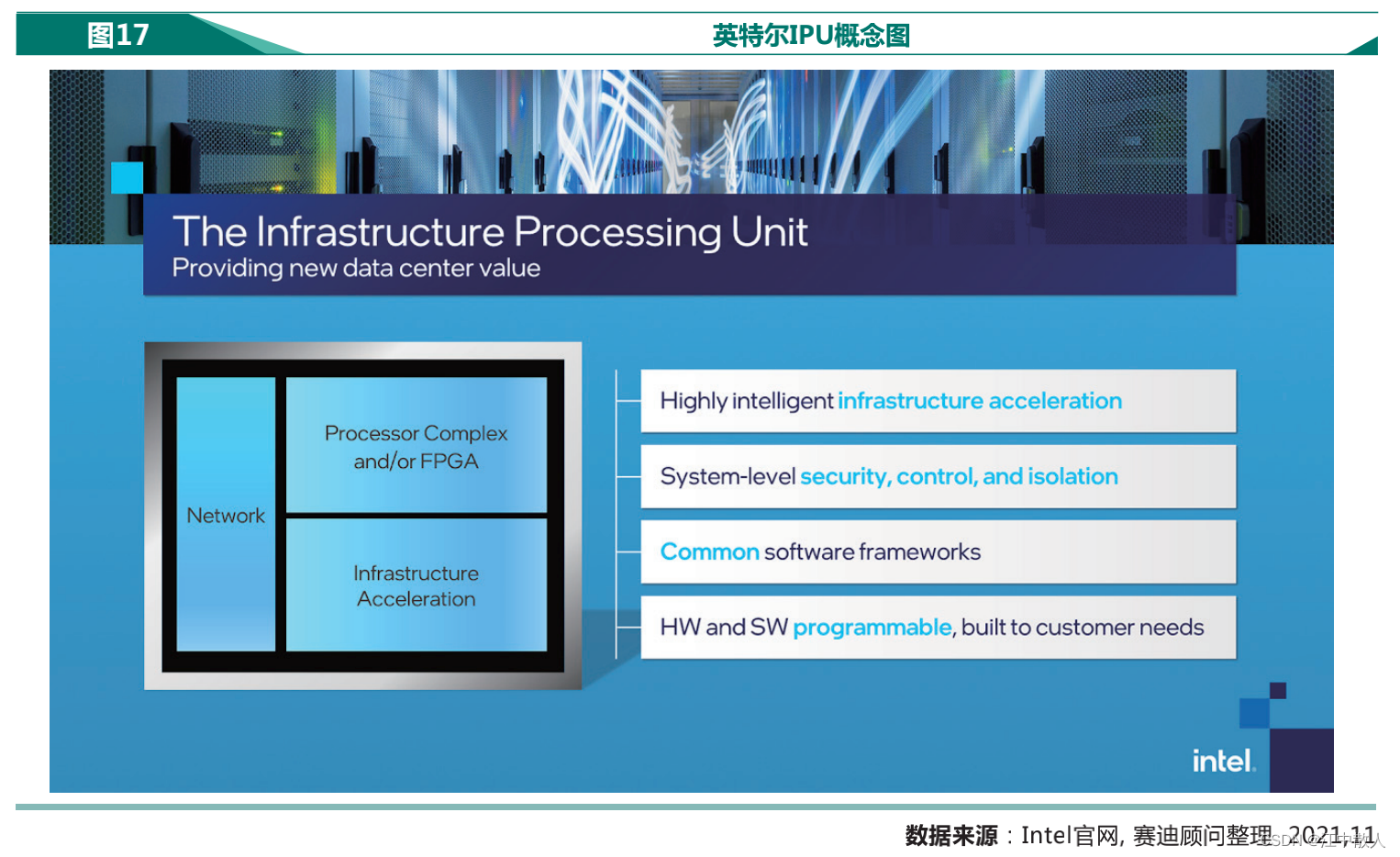

        在2021年6月15日的Six Five峰会上，英特尔推出了全新的基础设施处理器（IPU，全称Infrastructure Processing Unit）。IPU是一个网络设备，可以安全地加速和管理数据中心的基础设施功能与可编程硬件，旨在使云和通信服务提供商减少在中央处理器方面的开销，并充分释放性能价值。利用IPU，客户能够部署安全稳定且可编程的解决方案，从而更好地利用资源，平衡数据处理与存储的工作负载。IPU可将CPU或xPU连接到网络，加速主机基础设施功能，并适用于现有和新兴基础设施用例，包括安全性、虚拟化、存储、负载平衡，以及虚拟网络功能和微服务的数据路径优化。IPU增强了基础NIC中丰富的以太网网络功能，通过高度优化的硬件加速器和紧密耦合的计算引擎的组合处理任务来实现加速。适应性是通过标准且易于使用的编程框架实现的，该框架结合了硬件和软件功能。IPU扩展了英特尔的智能网卡功能，旨在应对当下复杂的数据中心，并提升效率。

        英特尔的IPU可以通过专用协议加速器来加速基础设施功能，包括存储虚拟化、网络虚拟化和安全；通过把软件中的存储和网络虚拟化功能从CPU转移到IPU，从而释放CPU核心。还能允许灵活的工作负载分配，提高数据中心利用率。

凭借在数据中心领域多年的耕耘与积淀，深谙数据中心企业需求并洞察行业发展的英特尔，IPU产品从设计、生产到推出，每一步都能看到合作伙伴的身影。当前基于Intel FPGA的IPU已经导入多个云端服务商，目前也着手测试第一款采用ASIC的IPU产品；Intel也强调接下来将会推出更多基于FPGA的IPU与专用ASIC，为新世代资料中心带来更具弹性、安全与效率的XPU架构。在适用于企业和云的IPU阵营，使用英特尔FPGA实现数据中心加速面向云服务提供商的采用英特尔FPGA的IPU有助于充分利用网络功能并帮助提高基础设施投资的收入；英特尔IPU为VMware下一代基础架构提供动力英特尔技术使VMware能够为客户提供对虚拟机、容器和裸机环境的统一管理；Monterey项目则重新定义混合云架构，英特尔IPU创新为边缘节点、网络基础设施和数据中心计算提供了更高的性能。

3）Xilinx：基于FPGA的Smart NIC先驱

        Xilinx的开发是基于FPGA的Smart NIC，Xilinx于2019年秋季收购了Solarflare Communications，Solarflare自2012年以来一直在构建基于ASIC和FPGA的NIC进行电子交易。

        Xilinx的Alveo U25将双SFP28端口直接连接到Zynq系列芯片，包括6GB DDR4内存，Zynq的FPGA和ARM内核可通过该芯片上运行的程序对其进行访问。FPGA有520K逻辑元件可用，但是提供的四核ARM可以弥补可用门数的减少。Xilinx将Alveo U25推向市场，最初是针对那些要求开放虚拟交换机（OvS）卸载功能的客户。其将增加IPsec、机器学习（ML）、深度包检查（DPI）、视频转码和分析等功能的卸载。

4）Marvell：首款公开宣布采用ARM最新的Neoverse N2基础架构的DPU

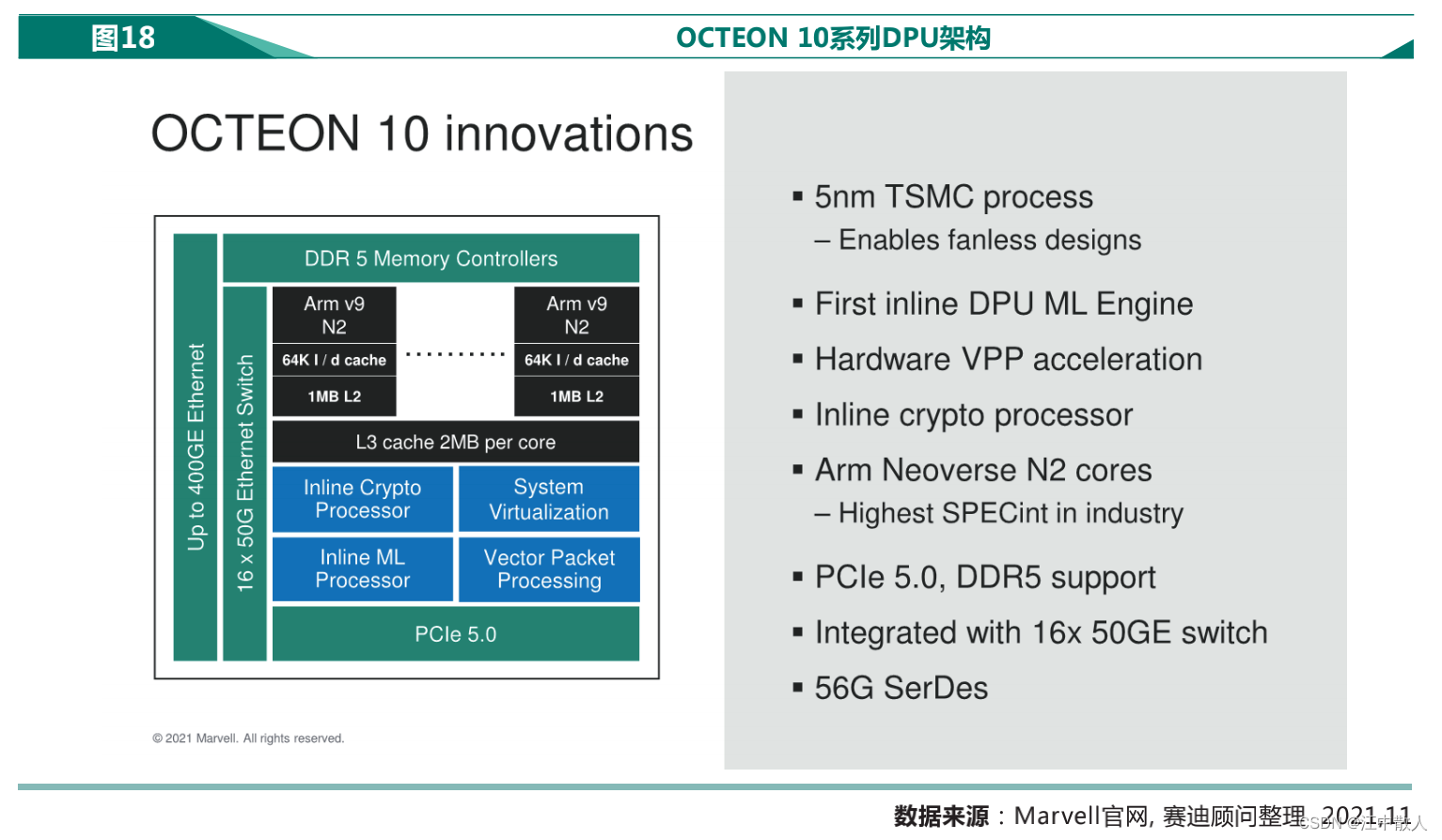

        Marvell最新推出的OCTEON 10系列DPU采用了台积电5nm制程工艺，且首次用上了ARM的Neoverse N2 CPU内核。这种类型的多功能芯片，旨在帮助移动和处理那些通过网络传输的数据，可实现集成机器学习推理的引擎、Inline加密处理引擎、以及矢量数据包处理器等的虚拟化。OCTEON 10也是Marvell首款采用台积电N5P工艺制造的DPU芯片。其不仅率先集成了ARM的Neoverse N2 CPU核心，还支持最新的PCIe 5.0 I/O与DDR5内存。受益于最新的ARM处理器内核，OCTEON 10在整型处理上是目前算力最高的DPU，然而其浮点运算仅支持FP16，在做内联机器学习时有一定局限性。OCTEON 10 新系列引入了矢量数据包处理引擎（VPP），与当前一代的标量处理引擎相比，它能够将数据包的处理吞吐量，大幅提升至 5 倍。
   5）中科驭数：基于KPU架构的DPU

        中科驭数的创始团队主要来自中科院计算所计算机体系结构国家重点实验室，是中国最早进行DPU芯片研发的团队之一。中科驭数提出了软件定义加速器技术（Software Defined Accelerator），自主研发了KPU（Kernel Processing Unit）芯片架构，并于2019年设计出业界首颗数据库与时序数据处理融合加速芯片，已经成功流片。中科驭数的DPU芯片，正是基于自研的KPU芯片架构，具有网络协议处理、数据库和大数据处理加速、存储运算、安全加密运算等核心功能。

5.5.2 DPU前景分析

        结构通用化，功能多样化。DPU芯片的体系结构将向通用、专用并举发展，通用性可以定义软件生态和系统的可用性，使其承载复杂的业务生态。DPU则有望成为智能网卡的下一代核心引擎，拥有执行协议处理、数据安全、算法加速等多样化的专用任务。

        应用广泛化，场景丰富化。DPU将在未来承载更加丰富的应用场景，包括：作为主机CPU的卸载引擎，释放其算力至应用；成为新的数据网关，将安全隐私提升到一个新的高度；成为存储的入口，将分布式的存储和远程访问本地化；成为算法加速的沙盒，成为灵活的加速器载体。因此相比传统的智能网卡有着更加丰富的应用方向，云计算、网络安全、高性能计算及AI、通信及边缘计算、数据存储及流媒体等。

        编程易用化，生态成熟化。DPU将在未来的开发中拥有通用且易用可编程平台，更方便的通过中间件和接口实现快速开发，更加强调通用、无缝衔接、可迁移、可直接调用，其生态也将愈加成熟。
5.7 附录
5.7.1 名词解释

    API：Application Programming Interface，应用程序接口，是一些预先定义的接口（如函数、HTTP接口），或指软件系统不同组成部分衔接的约定。用来提供应用程序与开发人员基于某软件或硬件得以访问的一组例程，而又无需访问源码，或理解内部工作机制的细节。
    ASAP2：ASAP2标准是ASAM组织制定的一套标准，该标准规定了上位机（Master）和ECU（Slave）之间的通讯所需要的所有信息。
    ASIC：Application Specific Integrated Circuit，ASIC芯片是用于供专门应用的集成电路芯片技术，在集成电路界被认为是一种为专门目的而设计的集成电路。
    BlueField SNAP：NVM Express Software-defined Network Accelerated Processing，基于软件定义的网络加速处理，这种新的SNAP技术允许用户组合与服务器连接的远程NVMe闪存，并像访问本地闪存一样对其进行访问，实现了远程存储的所有效率和管理优点，同时具有本地存储的简单性。
    DAS：Direct-Attached Storage开放系统的直连式存储，DAS存储更多的依赖服务器主机操作系统进行数据的IO读写和存储维护管理，数据备份和恢复要求占用服务器主机资源（包括CPU、系统IO等），数据流需要回流主机再到服务器连接着的磁带机（库），数据备份通常占用大量服务器主机资源。直连式存储的数据量越大，备份和恢复的时间就越长，对服务器硬件的依赖性和影响就越大。
    DPI：Deep Packet Inspection，是一种基于数据包的深度检测技术，针对不同的网络应用层载荷（例如HTTP、DNS等）进行深度检测，通过对报文的有效载荷检测决定其合法性。
    DPU：Data Processing Unit，数据处理器，其核心是通过协处理器协助主控CPU处理网络负载，编程网络接口功能摩尔时代：摩尔定律是由英特尔（Intel）创始人之一戈登摩尔（Gordon Moore）提出来的。其内容为：当价格不变时，集成电路上可容纳的元器件的数目，约每隔18-24个月便会增加一倍，性能也将提升一倍。换言之，每一美元所能买到的电脑性能，将每隔18-24个月翻一倍以上。这一定律揭示了信息技术进步的速度。
    EDA：Electronic design automation，电子设计自动化，是指利用计算机辅助设计（CAD）软件，来完成超大规模集成电路（VLSI）芯片的功能设计、综合、验证、物理设计（包括布局、布线、版图、设计规则检查等）等流程的设计方式。
    FPGA：Field-Programmable Gate Array，即现场可编程门阵列，它是在PAL，GAL，CPLD等可编程器件的基础上进一步发展的产物。它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。
    Hyperconverged：超融合架构，就是把传统架构中的网络，存储部分通过软件的方式和x86服务器融合到一起。并且通过虚拟化技术将这些服务器进行统一的管理。
    IaaS：Infrastructure as a Service，即基础设施即服务，指把IT基础设施作为一种服务通过网络对外提供，并根据用户对资源的实际使用量或占用量进行计费的一种服务模式。
    InfiniBand：直译为"无限带宽"技术，缩写为IB，是一个用于高性能计算的计算机网络通信标准，InfiniBand网络是一种天然的SDN网络，它具有极高的吞吐量和极低的延迟，用于计算机与计算机之间的数据互连。InfiniBand也用作服务器与存储系统之间的直接或交换互连，以及存储系统之间的互连。InfiniBand的一大特色是可以实现超大规模的二层组网。
    IPSec：Internet Protocol Security，互联网安全协议，是一个协议簇，通过对IP协议的分组进行加密和认证来保护IP协议的网络传输协议族（一些相互关联的协议的集合）。
    MEC：Mobile Edge Computing，边缘计算技术，是ICT融合的产物，同时成为支撑运营商进行5G网络转型的关键技术，以满足高清视频、VR/AR、工业互联网、车联网等业务发展需求。
    MPI：Message Passing Interface，消息传递接口，是一种标准化且可移植的消息传递标准，旨在在并行计算架构上运行。MPI标准定义了库例程的语法和语义，这些例程对使用C、C++和Fortran编写可移植消息传递程序的广大用户非常有用。
    NFVI：Network Function Virtualization Infrastructure，网络功能虚拟化基础设施解决方案，是用来托管和连接虚拟功能的一组资源。具体来说就是，NFVI是一种包含服务器、虚拟化管理程序（hypervisor）、操作系统、虚机、虚拟交换机和网络资源的云数据中心。
    NVMe：NVM Express，非易失性内存主机控制器接口规范，是一个逻辑设备接口规范。它是与AHCI类似的、基于设备逻辑接口的总线传输协议规范（相当于通讯协议中的应用层），用于访问通过PCIExpress（PCIe）总线附加的非易失性存储器介质（例如采用闪存的固态硬盘驱动器），虽然理论上不一定要求PCIe总线协议。
    NVMe-oF：NVMe-over-Fabrics是网络上的NVMe协议的扩展，其扩展范围远远超出了目前搭载SSD的服务器。NVMe早在2011年就出现了，而fabrics扩展则在2016年首次标准化。NVMe-oF继承了NVMe的所有优点，包括轻量级和高效的命令集、多核感知和协议并行性。NVMe-oF是真正的网络无关的，因为它支持所有常见的fabrics，包括光纤通道、InfiniBand和以太网。
    OVS：Open Virtual Switch是一个虚拟交换软件，主要用于虚拟机VM环境，作为一个虚拟交换机，支持Xen/XenServer，KVM以及virtualBox多种虚拟化技术。在这种虚拟化的环境中，一个虚拟交换机主要有两个作用：传递虚拟机之间的流量，以及实现虚拟机和外界网络的通信。
    PaaS：Platform as a Service，是指平台即服务，把服务器平台作为一种服务提供的商业模式，云计算时代相应的服务器平台或者开发环境作为服务进行提供就成为了PaaS。
    RDMA：Remote Direct Memory Access，是远程直接数据存取，为了解决网络传输中服务器端数据处理的延迟而产生的。
    Regex：Regular Expression，正则表达式，是一种文本模式，包括普通字符（例如，a到z之间的字母）和特殊字符（称为“元字符”）。
    RoCE：RDMA over Converged Ethernet，即RDMA融合以太网，RoCE是在InfiniBand TradeAssociation（IBTA）标准中定义的网络协议，允许通过以太网络使用RDMA。
    Scale-OUT：横向扩展，通常是以节点为单位进行架构升级，每个节点往往将包含容量、处理能力和I/O带宽。一个节点被添加到存储系统，系统中的三种资源将同时升级。
    Scale-UP：纵向扩展，主要是利用现有的存储系统，通过不断增加存储容量来满足数据增长的需求。
    SDN：Software Defined Network，软件定义网络，是网络虚拟化的一种实现方式。其核心技术OpenFlow通过将网络设备的控制面与数据面分离开来，从而实现了网络流量的灵活控制，使网络作为管道变得更加智能，为核心网络及应用的创新提供了良好的平台。
    TCP：Transmission Control Protocol，传输控制协议，是一种面向连接的、可靠的、基于字节流的传输层通信协议，旨在适应支持多网络应用的分层协议层次结构。
    TLS：Transport Layer Security，安全传输层协议，用于在两个通信应用程序之间提供保密性和数据完整性。该协议由两层组成：TLS记录协议（TLS Record）和TLS握手协议（TLS Handshake）。
    UPF：User Plane Function，用户面功能，为5GC的基本组成部分。
    VM：Virtual Machine，虚拟机，虚拟机是一台机器（计算机）的软件实现，它可以像真正的机器一样执行程序。
    VNF：Virtual Network Function，虚拟网络功能，其被看作是NFV的关键。VNF在基础设施层提供的服务是NFV的主要运营目标，这意味着前者左右着网络虚拟化的前景。
    VxLAN：Virtual Extensible Local Area Network，是一种网络虚拟化技术，可以改进大型云计算在部署时的扩展问题，是对VLAN的一种扩展。VXLAN是一种功能强大的工具，可以穿透三层网络对二层进行扩展。它可通过封装流量并将其扩展到第三层网关，以此来解决VMS（虚拟内存系统）的可移植性限制，使其可以访问在外部IP子网上的服务器。
